RaySense burkolt száloptikás biztonsági rendszer

RaySense Eltemetett száloptikai behatolás-érzékelő rendszer



  • Feldolgozó egységenként akár 100 km / 62 mérföld.
  • 3-20m / 10-60ft felbontáson belül a teljes kerületen
  • Teljes körű, immunhiányos öngyógyítás érhető el
  • Terep a telepítést követően
  • Rugalmas szoftver alapú zónázási konfiguráció
  • A temetett nagyon érzékeny szálas érzékelők titkos telepítése
  • Több egyidejű behatolást észlel és lokalizál az egész szálon
  • A szabványos egymódú szál érzékelése
  • Elosztott akusztikai érzékelés (DAS) technológia
  • Aláírás-alapú észlelés - Detektálás osztályozás szerint
  • Használható a kerítésen és a föld alatt ugyanazzal a kábellel és vezérlővel
  • Nincs szükség elektronikára vagy áramellátásra a terepen
  • IP alapú távvezérlés és felügyelet - Szoftver alapú zónák
  • Immun az EMI-re és a villámokra, gyújtószikramentes robbanásveszélyes légkörben
  • Gyakran Ismételt Kérdések - GYIK

A piacon a leghosszabb száloptikai monitorozási képességgel a RaySense 100% kerületi lefedettséget biztosít nagy hatótávolságú alkalmazásokhoz, az érzékelők közötti rések nélkül, a kábel az érzékelő.
A rendszer az aláírás adatbázis alapján észleli és megtalálja a behatolásokat, hogy elkerülje a hamis hibákat.
Az észlelési képesség az akusztikán alapul, amely lehetővé teszi a kábel észlelését a kábel fizikai mozgása nélkül, amely lehetővé teszi, hogy bármilyen típusú földbe eltemesse.

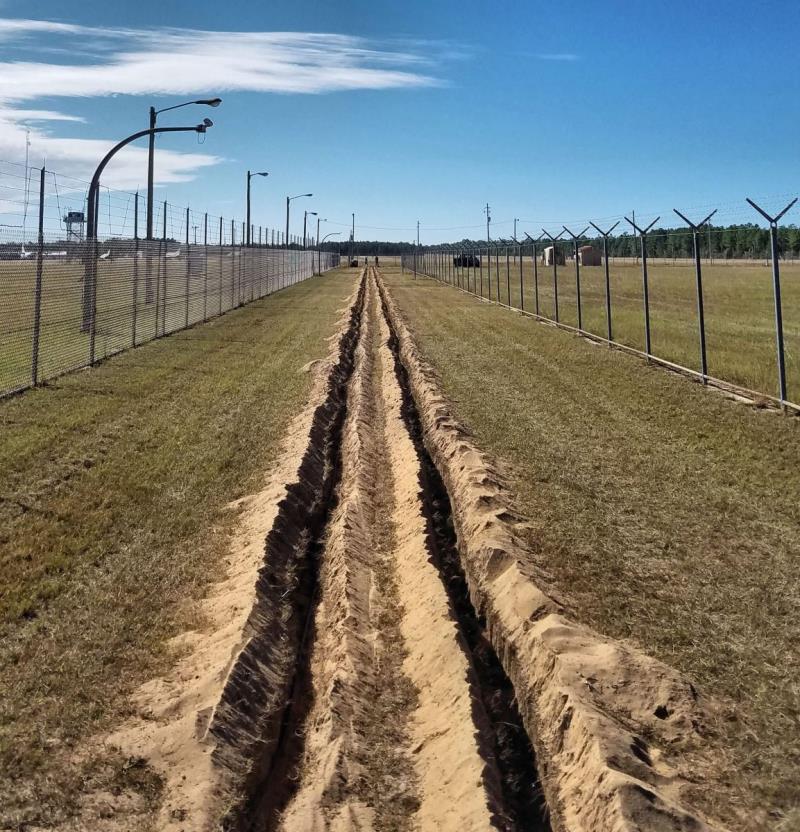

A RaySense nem igényel áramellátást a terepen, és a telepítés minimalizálja az árokásás és a drága telepítési módszerek szükségességét.
Az RBtec pont behatolásjelző rendszer a legköltséghatékonyabb, legnagyobb teljesítményű megoldás a hosszú kerületek és más infrastruktúrák védelmére.

A RaySense száloptikai behatolásjelző rendszer üzembe helyezése megbízható kerületbiztonságot biztosít akár 100 km / 62 mérföld távolságig egyetlen száloptikai kábelen keresztül, 6 méteres távolságon belül és a teljes kerületen belül elhelyezkedve. A daisy-láncolású további vezérlők korlátlan elérést biztosítanak. A tényleges fizikai érzékenység hét különböző szintje a kábelkonfiguráció révén optimalizálja a rendszer teljesítményét a különböző hordozóigények, például a láncszem kerítés, a betemetett kábel vagy a kovácsoltvas függvényében. Ezen túlmenően, a rendkívüli érzékenység miatt a kábel védővezetékkel is használható anélkül, hogy befolyásolná a szükséges érzékenységet, és nagyobb rugalmasságot, kényelmet és a rendszer élettartamát teszi lehetővé.

Mi a DAS?

A DAS az Optical Time Domain Reflectometer (OTDR) továbbfejlesztett változata, amely figyeli a koherens Rayleigh visszaszórási zajjelet egy száloptikai kábelben, miközben impulzus fény érkezik a szálba. A koherens Rayleigh zaj finom szerkezetet generál a szálkábel visszaszórási aláírásában. A DAS a Raleigh komponensre összpontosít, hogy növelje annak fontosságát a visszaszórási nyomokban.



A DAS optimalizálva van a koherens Rayleigh zajszerkezet impulzusról impulzusra bekövetkező kis változásainak mérésére. Mivel a koherens Rayleigh zajstruktúra interferometrikusan jön létre a szálon belül az üveg szerkezetére jellemző helyi szóródási központok relatív elhelyezkedése és erőssége miatt, a rost egy pontján nagyon kicsi fizikai (akusztikai vagy rezgési) zavarok észlelhető változásokat okozhatnak. az interferometrikus jel.

Az EXFO Tube fenntartja a jogot - https://youtu.be/XlzxbGO3Vto

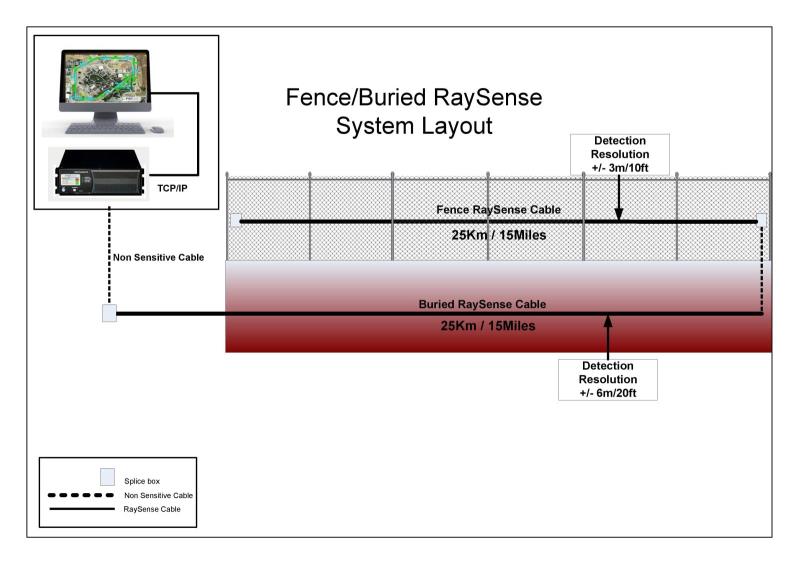

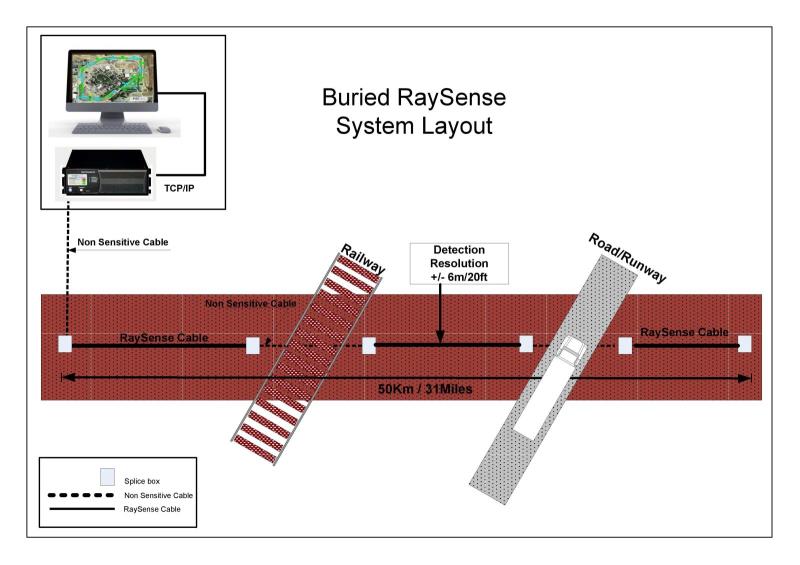

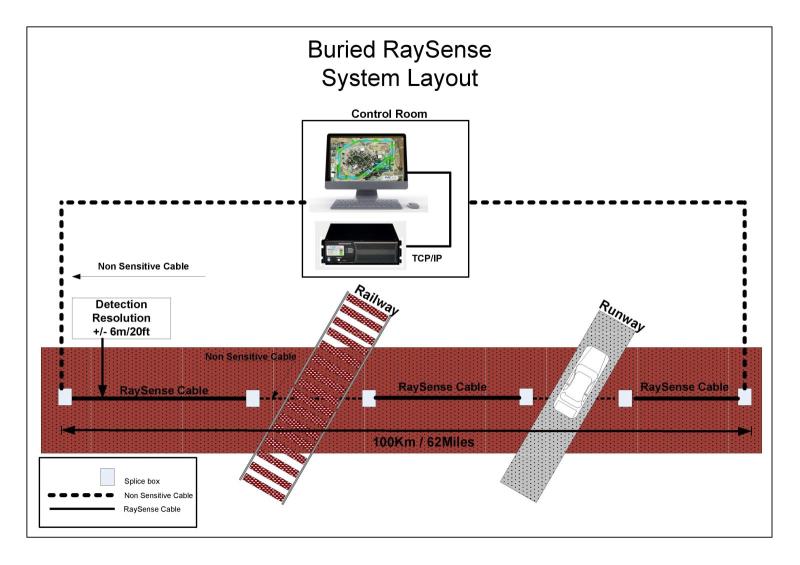

Telepítési elrendezés

Az optikai kábel használatával a rendszer a gazdaságilag legversenyképesebb technológia, amely jelenleg elérhető nagy távolságokra. Ha csak egyetlen riasztó-feldolgozó egységre (APU) van szükség 100 km / 62 mérföld megtételére, masszív száloptikai érzékelő kábellel kombinálva, akkor a legkiemelkedőbb költséghatékony megoldást lehet elérni nagy kerületeknél, csak néhány alkatrésszel.

Alkalmazások:

  • Határok
  • Repülőterek és tengeri kikötők
  • Energia és közművek
  • Kőolaj és vegyipar
  • Katonai és kormányzati

A RaySense száloptikai érzékelő rendszer előnyei

• A 3RU, 19 hüvelykes, rackbe szerelhető, feldolgozó egység (APU) nem igényli a hőmérséklet szabályozású helyiséget, csökkenti a költségeket és az elektronikai lábnyomot a vezérlőben
• A dedikált programozható mikroprocesszoron és DSP chipeken alapuló hardver biztosítja a gyors és stabil teljesítményt
• A leghosszabb hatótávolságú precíziós megfigyelési képesség egyetlen APU-val, amely 100 km-ig terjed, és csökkenti az infrastruktúra követelményeit; a százszorszéplánc-vezérlők korlátlan elérést biztosítanak
• Szorosan integrálódik az RBtec Vidalert vezérlő és vezérlő rendszerbe, lehetővé téve a teljes rendszer távoli és központosított felügyeletét és vezérlését
• Képes pontosan meghatározni a behatolást a kerület teljes hosszán, 6 m / 20ft-ig, korlátlan zónákkal
• Az elektromágneses, villám- és rádiófrekvenciás interferencia (EMI / RFI) immunizálása biztosítja a megbízható működést kihívást jelentő környezetekben
• A terepen nincsenek áramellátási / kommunikációs követelmények, amelyek csökkentik az infrastruktúra költségeit
• Önkalibrálás óránként; szinte nem igényel karbantartást, és biztosítja a rendszer üzemidejét
• A TCP / IP interfész lehetővé teszi a nem saját tulajdonú kommunikációt a könnyen elérhető hálózati berendezések használatával
• Alacsony energiafogyasztás - névleges hőt termel, így nincs szükség légkondicionált állványokra
• A helyszínen frissíthető firmware biztosítja, hogy a berendezés szoftvere a helyszínen a legfrissebb verzióra is felhozható legyen, akár TCP / IP-n keresztül is

Riasztásfeldolgozó egység (APU)
• Méretek: 5,25 ”x 16,5” x 22 ”
• Súly: 12kg
• Teljesítményigény: 80-100 W
• Csatornák száma: 1
• Maximális megfigyelési távolság: 100 km
• Frekvenciasávszélesség: kvázi DC-től 500KHz-ig
• Hardverplatform: dedikált, újraprogramozható FPGA és DSP chipek
• Programozási bemenet: firmware frissítés TCP / IP vagy USB porton keresztül
• Kommunikációs kimenet: XML TCP / IP-n keresztül
• Kalibrálás: automatizált



Optikai kábel
• Az érzékelőkábel típusa: egymódos, a kábel tényleges fizikai érzékenységének hét különböző szintjét biztosítja a rendszer teljesítményének optimalizálása érdekében a különböző földi és környezeti feltételek mellett
• Érzékenyebb, mint a hagyományos kábel, lehetővé teszi védőkabátok és -csövek használatát a szükséges érzékenység befolyásolása nélkül
• A robusztus kialakítás védelmet nyújt a rovarok és rágcsálók ellen
• Érzékelő kábel hossza APU-nként: MIN 500 m, MAX 100 km
• Maximális passzív bevezető hossz APU-nként: korlátlan a maximális hosszig
• A zónák maximális száma: korlátlan, szoftveresen állítható
• Rugalmas, korlátlan zónás konfiguráció, amely lehetővé teszi az érzékenység rugalmasságát minden zónában
• A kábel kisebb átmérője és a robusztus védőkabátok további rugalmasságot és kényelmet biztosítanak a telepítéshez
