RaySense LGDS is een ondergronds glasvezel-inbraakdetectiesysteem dat de bodem zelf in een sensor verandert. Eén ondergrondse glasvezelkabel detecteert voetstappen, voertuigen en graafwerk over een perimeter tot 100 km (62 mijl) en lokaliseert elke gebeurtenis tot op enkele meters nauwkeurig, terwijl hij volledig onzichtbaar blijft voor indringers.
In Amerikaanse overheids- en grensbewakingsprogramma’s bekend als een Linear Ground Detection System (LGDS), biedt deze klasse ondergrondse perimeterinbraakdetectie iets wat camera's, radar en hekwerksensoren niet bieden: een detectielijn waarvan bovengronds niets zichtbaar is, zodat indringers niet weten waar hij loopt en er geen blootliggende apparatuur is om uit te schakelen.

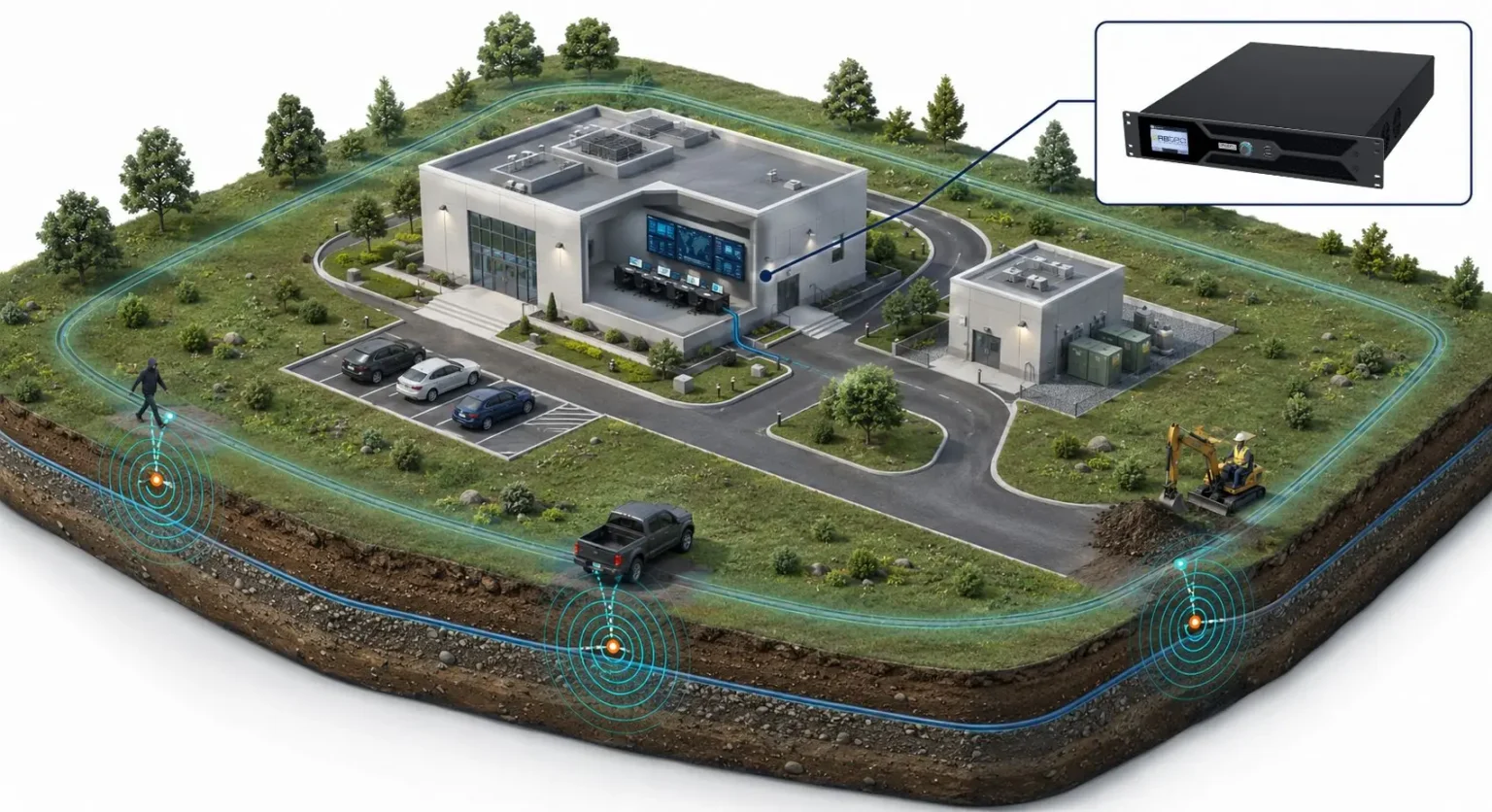

Een ondergronds glasvezel-inbraakdetectiesysteem gebruikt de seismische trillingen die ontstaan door lopen, rennen, rijden of graven boven de kabel. Elke meter ingegraven vezel luistert continu, en één Alarm Processing Unit (APU) meldt de exacte locatie van elke verstoring, zonder ondergrondse apparaten die geplaatst, gevoed of onderhouden moeten worden. De kabel is de detector.
-
De ingegraven kabel creëert een volledig verborgen
en onzichtbare beveiligingsperimeter. -
De AI detecteert personen of voertuigen die passeren
binnen 3 tot 10 meter (9,8 tot 32,8 voet). -
De ondergrondse sensor heeft
geen voeding of elektronica in het veld nodig. -
Dezelfde kabel en controller zijn geschikt voor
toepassingen op hekwerk én ondergronds.
Belangrijkste eigenschappen van de RaySense ondergrondse sensor
- 100% verborgen. Niets boven de grond: geen palen, camera’s, kasten of kabeltracés die uw detectielijn verraden.
- Tot 100 km (62 mi) per APU verdeeld over twee onafhankelijke detectiekanalen.
- Locatie. Detectieresolutie van 3 m (10 ft) langs de vezel; gelijktijdige verstoringen worden afzonderlijk gemeld als ze minstens 40 m (130 ft) uit elkaar liggen.
- Brede detectiecorridor. Detecteert personen en voertuigen binnen 3–10 m (10–33 ft) van de ingegraven lijn.
- Geen infrastructuur in het veld. Geen voeding of elektronica in de grond; de passieve vezel wordt niet beïnvloed door EMI, RFI of door bliksem veroorzaakte overspanningen.
- AI-onderdrukking van loze meldingen. Deep-learningclassificatie filtert wind, regen en dieren eruit voordat er alarm wordt geslagen.
- Softwarematig gedefinieerde zones. Maak, wijzig of verplaats detectiezones in software, zonder te graven.
- Bewaking op doorsnijding. Een kabelbreuk wordt door de APU gedetecteerd en gelokaliseerd. Met een redundante lus gaat de detectie door tot op 10 m (30 ft) aan weerszijden van de breuk; bij een enkelzijdige kabelloop gaat de detectie door vanaf de APU tot op 10 m (30 ft) van de breuk.
- Klaar voor hybride opstellingen. Dezelfde APU bedient ondergrondse zones en hekwerkzones met toepassingsspecifieke algoritmen.
- Open integratie. TCP/IP- en relaisuitgangen koppelen aan elk VMS, alarmpaneel of commando- en controleplatform.

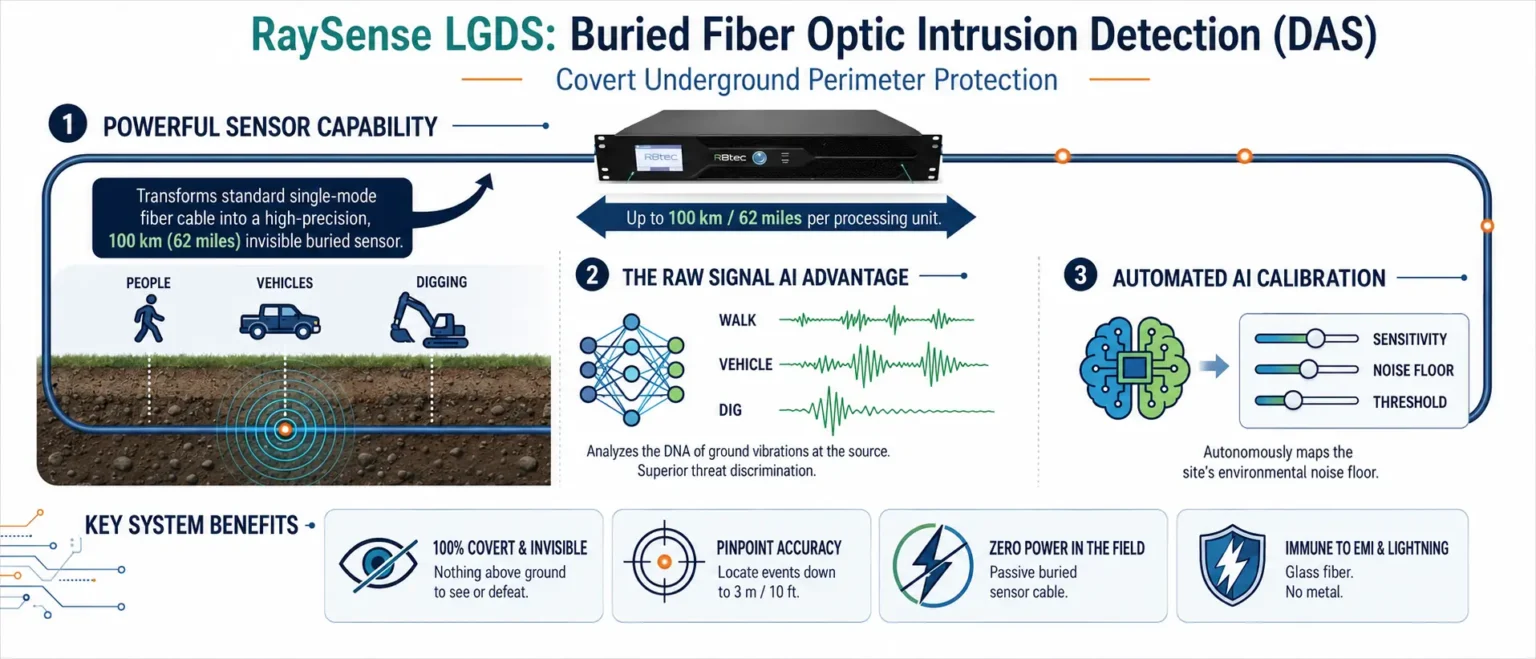

Hoe ondergrondse perimeterdetectie met RaySense werkt
1. Installeer de sensorkabel ondergronds. Een singlemode-glasvezelkabel die geschikt is voor directe ingraving volgt een ontworpen tracé langs de beveiligingslijn. Ingraafdiepte, sleufmethode en aanvulling volgen de ingraafrichtlijnen van RBtec; grondsoort, verdichting en activiteit in de buurt (wegen, spoor, machines) worden vastgelegd in de locatieopname en bepalen het installatie- en inbedrijfstellingsplan. Er is geen voeding en geen elektronica in de grond; de kabel is de detector.
2. Meet bodemtrillingen (COTDR). De Alarm Processing Unit stuurt laserpulsen door de vezel en meet veranderingen in het teruggestrooide licht met coherente optische tijddomeinreflectometrie. Voetstappen, voertuigen of graafwerk boven de lijn veroorzaken trillingen die via de bodem in de ingegraven kabel terechtkomen en het lichtpatroon op dat punt veranderen.
3. Meld de gebeurtenis en de locatie. De AI-engine past het detectiealgoritme voor ingegraven toepassingen en de geconfigureerde zones toe, filtert wind, regen en normale dierenactiviteit, en meldt alarmen met locatie via de bewakingsinterface. De detectieresolutie is 3 m (10 ft) tussen detectiepunten langs de vezel; gelijktijdige verstoringen worden afzonderlijk gemeld als er minstens 40 m (130 ft) kabel tussen zit. De detectieprestaties worden tijdens de inbedrijfstelling ter plaatse gevalideerd aan de hand van de dreigingsscenario's (lopen, rennen, rijden, graven). Een ingegraven RaySense detecteert lopen en graven boven de kabellijn, ook iemand die achter een barrière staat zonder die aan te raken; de installatie is arbeidsintensiever dan die van een sensor op het hek. Voor hekwerklijnen, zie de op het hek gemonteerde RaySense.
Wat is een ondergronds glasvezel- inbraakdetectiesysteem?
Een ingegraven glasvezelsysteem voor inbraakdetectie is een onopvallende perimeterbeveiligingsoplossing die een ondergrondse glasvezelsensorkabel gebruikt om de seismische trillingen te detecteren van lopen, rennen, rijden of graven erboven. Omdat de sensor onder het oppervlak verborgen zit, krijgen indringers geen enkele visuele aanwijzing dat er detectie is.
Anders dan losse puntsensoren is RaySense een gedistribueerde sensor: elke meter van de ingegraven kabel luistert continu en één Alarm Processing Unit (APU) meldt de exacte locatie van elke verstoring. Er zijn geen ondergrondse apparaten die geplaatst, gevoed of onderhouden moeten worden: de kabel is de detector.
Waarom overheden het LGDSnoemen: Linear Ground Detection System
Bij aanbestedingen voor grensbeveiliging staat ondergrondse glasvezeldetectie bekend als Linear Ground Detection System: «lineair» omdat één doorlopende detectielijn duizenden afzonderlijke puntsensoren langs de grens vervangt.
Dezelfde ingegraven lijn registreert overstekende personen, rijdende voertuigen en ondiep graafwerk, en geeft geverifieerde alarmlocaties in realtime door aan commando- en controleplatforms, camera’s of patrouilles. RaySense brengt die overheidsaanpak naar onderstations, zonneparken, datacenters, penitentiaire inrichtingen en luchthavens.
Innovatieve oplossingen voor elke behoefte
Perimeterdetectie speciaal ontwikkeld voor sectoren waar een inbraak het meest kost.
Ontdek hoe RBtec past bij die van u:
Onderstations en Elektriciteitsvoorzieningen
Overheids- en Gerubriceerde Netwerken
Het verborgen voordeel: waarom RaySense LGDS de concurrentie overtreft
Anders dan radars of thermische camera’s, die op masten moeten staan en daardoor een makkelijk doelwit zijn voor sabotage of het in kaart brengen van «blinde vlekken», is RaySense volledig verborgen.
Thermische camera’s verliezen fors aan bereik bij dichte mist, regen of hoge luchtvochtigheid (die het infraroodsignaal «verstrooit»). Radar kan last hebben van «clutter» door zware sneeuwval of bewegende begroeiing.
Radars en camera’s hebben een vrije zichtlijn nodig. Heuvels, bomen of gebogen perimetermuren creëren «dode hoeken» waar een indringer zich kan verschuilen.
Een perimeter van 10 km (6,2 mijl) met camera’s of radar vraagt kilometers stroomkabel, dure sleuven voor voeding en tientallen actieve elektronische punten die bij blikseminslag kunnen uitvallen.
Radar heeft vaak moeite om te detecteren zonder loze meldingen wanneer er geen camera is voor videoverificatie.
Ingegraven vezel vergeleken met andere ondergrondse detectietechnologieën
| Eigenschap | RaySense ingegraven vezel (DAS) | Losse seismische puntsensoren | Lekkende coax / RF-kabel |
|---|---|---|---|
| Dekking per controller | Tot 100 km op één APU | Kleine straal per unit; grote terreinen vragen honderden apparaten | Korte zones aan elkaar geschakeld, elk met elektronica in het veld |
| Voeding in het veld | Geen, volledig passieve kabel | Batterijen of bekabeling bij elke sensor | Gevoede elektronica per zone |
| Locatienauwkeurigheid | Puntlocatie van ~3 m | Tot de dichtstbijzijnde sensor | Tot de zone |
| Dreigingsclassificatie | AI-analyse van trillingssignaturen (persoon / voertuig / graven) | Aanwezigheidsmeldingen op drempelwaarde | Aanwezigheid binnen het RF-veld |
| Blootstelling aan EMI en blikseminslag | Ongevoelig: glasvezel, geen metaal nodig | Elektronica in het veld loopt risico | Elektronica in het veld loopt risico |
| Kosten over lange afstanden | Schaalt efficiënt per km | Loopt op met elke extra sensor | Loopt op met elke extra zone |
De ideale toepassingen voor een Lineair bodemdetectiesysteem (LGDS)
Overal waar de perimeter lang of gevoelig is, of onmogelijk met zichtlijn te bewaken: de ingegraven lijn verdwijnt in het terrein en blijft luisteren.
Grenzen en nationale perimeters
Tientallen kilometers verborgen detectie van meerdere dreigingen zonder voeding in het veld: de omgeving waaraan het LGDS zijn naam dankt.
Onderstations en nutsbedrijven
Een glassensor die ongevoelig is voor de EMI die elektronische sensoren in hoogspanningsomgevingen verstoort.
Zonneparken en pv-installaties
Lange, afgelegen perimeters beschermd tegen diefstal van panelen en koper, zonder voeding naar het veld te brengen.
Datacenters
Een onzichtbare ring voor vroegtijdige waarschuwing vóór het hek: gelaagde beveiliging zonder het aanzicht van het terrein te veranderen.
Penitentiaire inrichtingen
Verborgen detectie van de sterile zone, niet te lokaliseren of te overbruggen.
Luchthavens en zeehavens
Continue detectie over enorme perimeters vol obstakels voor de zichtlijn.
Eén platform voor ondergrondse en hekwerkdetectie in de perimeter
De meeste grote terreinen hebben zowel verborgen detectie op open aanlooproutes nodig als detectie op de fysieke barrière zelf. Omdat RaySense per zone toepassingsspecifieke AI-algoritmen draait, kan één APU tegelijk ondergrondse en op hekwerk gemonteerde vezelsegmenten bewaken: één processor, één interface, één integratie.
Ondergrondse glasvezel-inbraakdetectie FAQ
Hoe wordt de ondergrondse sensorkabel aangelegd?
De glasvezelkabel voor directe ingraving wordt in een sleuf langs de beveiligingslijn gelegd volgens de ingraafrichtlijnen van RBtec voor diepte en aanvulling. De detectie hangt af van hoe goed bodemtrillingen in de kabel worden overgedragen, dus grondsoort, verdichting, bevroren grond en nabije trillingsbronnen worden beoordeeld bij de locatieopname en gecontroleerd tijdens de inbedrijfstelling. Er wordt geen voeding of elektronica in het veld toegevoegd. RBtec levert bij elk projectontwerp een locatiespecifiek kabeltracé en een zone-indeling.
Wat is een Linear Ground Detection System (LGDS)?
LGDS is de term die in Amerikaanse overheids- en grensbewakingsprogramma’s wordt gebruikt voor ondergrondse lineaire detectie: een doorlopende ondergrondse sensorlijn die over de volle lengte personen, voertuigen en graafwerk detecteert. RaySense is het Linear Ground Detection System van RBtec.
Kan het systeem mensen onderscheiden van dieren en weersinvloeden?
Ja. Elke gebeurtenis levert een eigen trillingssignatuur op en de AI-engine met twee lagen classificeert die in realtime. Langgolvige omgevingstrillingen van wind en regen en gewone activiteit van dieren worden weggefilterd; alleen geclassificeerde dreigingen zoals voetstappen, voertuigen en graafwerk geven alarm.
Hoe nauwkeurig wordt een inbraak gelokaliseerd?
RaySense meldt gebeurtenissen met een detectieresolutie van 3 m (10 ft) op elk punt van maximaal 100 km (62 mijl) kabel per APU. Gelijktijdige verstoringen worden als afzonderlijke gebeurtenissen gemeld als er minstens 40 m (130 ft) kabel tussen zit.
Wat gebeurt er als iemand de kabel doorsnijdt?
Een doorsnijding is op zichzelf een alarm: de Alarm Processing Unit detecteert de breuk en meldt de locatie. De detectie gaat aan de APU-zijde door tot op 10 m (30 ft) van de breuk, en bij een redundante lus aan beide zijden. Omdat de kabel ingegraven is, moet een indringer hem eerst vinden.
Integreert het met camera’s en VMS-platforms?
Ja. De APU biedt TCP/IP- en potentiaalvrije relaisuitgangen, zodat alarmen PTZ-camera’s, VMS-platforms, alarmpanelen en commando- en controlesystemen kunnen aansturen. De Vidalert alarmbeheersoftware van RBtec is beschikbaar voor gecentraliseerde monitoring.
Kan één systeem zowel open terrein als een hek beveiligen?
Ja. Dezelfde APU bedient tegelijk ondergrondse en op hekwerk gemonteerde vezelzones en past per zonetype een specifiek detectiealgoritme toe.
Ontwerp uw onzichtbare perimeter
Elk terrein is anders: bodem, indeling en dreigingsprofiel bepalen waar de kabel moet lopen. Stuur RBtec uw terreintekening en onze ingenieurs sturen een indeling voor een ondergronds glasvezel-inbraakdetectiesysteem terug, met kabeltracé, detectiezones en APU-configuratie voor precies uw locatie.
