FiberPDS — bewaakte glasvezelkanalisatie en beschermd distributiesysteem (PDS)

FiberPDS kan de doorlopende manipulatiebewaking, storingsbewaking en alarminformatie leveren die nodig zijn als onderdeel van een PDS-ontwerp met bewaakte drager onder CNSSI nr. 7003. Het product is slechts één onderdeel van de oplossing. Het volledige tracé, de opbouw van de drager, de toegangsomstandigheden, de alarmmelding, de reactietijd, het testschema, de bedieningsprocedure en de documentatie moeten worden beoordeeld en goedgekeurd door de verantwoordelijke Authorizing Official en de bevoegde beveiligingsautoriteit.

Typische toepassingen zijn campusbackbones, lange operatorroutes, goedgekeurde verbindingen tussen gebouwen, datacenterkoppelingen en communicatie-infrastructuur die door gebieden met een lagere classificatie of minder controle loopt. CNSSI nr. 7003 staat geen onversleutelde PDS toe door een niet-gecontroleerd toegangsgebied, dus is goedgekeurde versleuteling vereist zodra die situatie zich voordoet.

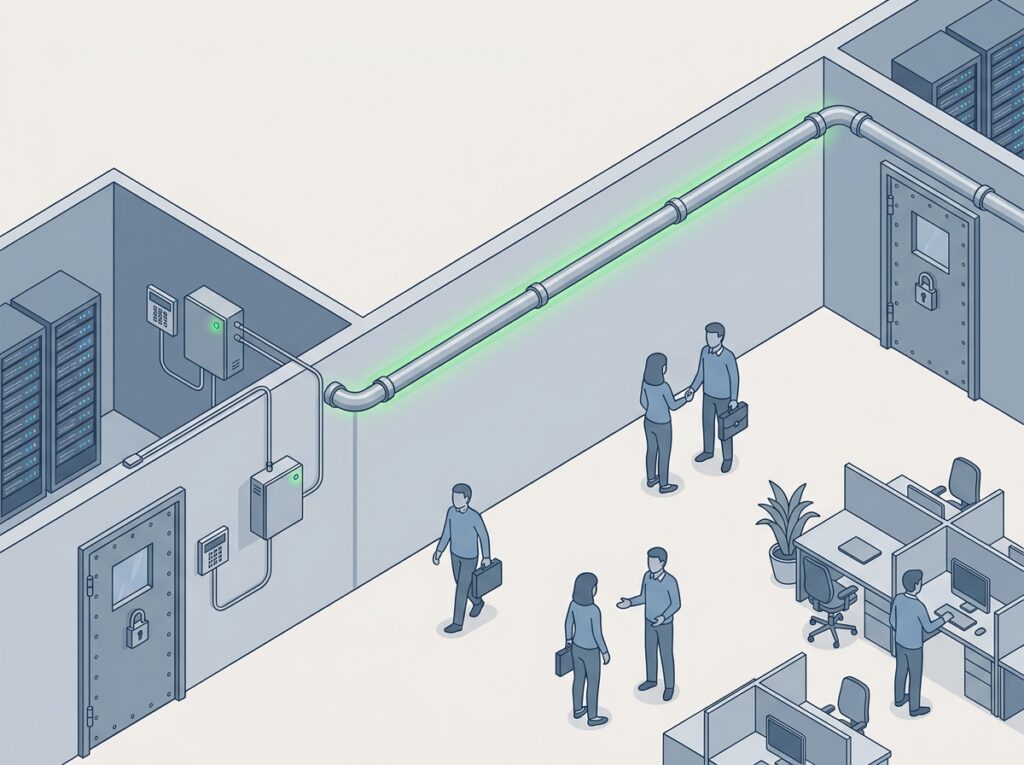

ShortPDS gebruikt koperen sensorkabel voor korte punt-tot-punt tracés en kan tot vier onafhankelijke zones van 1.000 ft (300 m) vanaf één processor bewaken. FiberPDS is bedoeld voor tracés van kilometers of mijlen en biedt gedistribueerde gebeurtenislokalisatie langs de vezel. Veel projecten gebruiken beide technieken voor verschillende delen van één goedgekeurd totaalontwerp.

Wanneer FiberPDS een aparte sensorvezel of reserve donkere vezel gebruikt, blijft het optische signaal gescheiden van de vezels die verkeer dragen. Het koppelt niet aan de beschermde datastroom en verandert die niet. De sensorvezel en de volledige PDS-architectuur horen desondanks in de technische beoordeling en de goedkeuringsdocumentatie van het project.

Ja. Als de kabel goed is aangebracht en gekoppeld, kan het systeem trillingen door graafwerk vlak bij ingegraven secties detecteren en classificeren. Detectieafstand en classificatieprestaties variëren met bodemsoort, legdiepte, kabelopbouw, materieel, achtergrondactiviteit en systeemconfiguratie. Locatiespecifieke tests zijn nodig om acceptatiecriteria vast te leggen.

Vidalert toont het gebeurtenistype, de gemeten vezelafstand en de plek op de kaart. Netwerkintegratie kan gedetailleerde gebeurtenis- en locatiegegevens doorgeven aan compatibele beveiligingsplatforms. Potentiaalvrije uitgangen kunnen alarmen ook naar een standaard paneel melden, maar een relais staat normaal voor een geconfigureerde zone en draagt op zichzelf geen exacte afstand of coördinaat. De vereiste integratiemethode moet tijdens het ontwerp worden vastgelegd.

Geef de lengte en topologie van het tracé, begin- en eindlocaties, dragertype, beschikbaarheid van bestaande kabel en donkere vezel, las- en connectordetails, OTDR-resultaten, ingegraven en bovengrondse secties, servicelussen, de locatie van de alarmbewaking en vereiste integraties met derden. RBtec kan dan de detectiearchitectuur, het inmeetplan en de materiaallijst opstellen.
