RaySense TPI ve Kazma Algılama

Home > Ürün:% s  > Boru Hattı Koruması > RaySense TPI ve Kazma Algılama

Kablo Hırsızlığını Önlemek için RaySense TPI ve Kazma Algılama



RaySense TPI, boru hattı güvenliği, kazı tespiti ve kablo hırsızlığının önlenmesi için aşağıdakileri içeren özelliklerle sağlam, gerçek zamanlı yeraltı izleme sağlar:



Kapsamlı Algılama

  • Çoklu Tehdit Tespiti: Minimum yanlış alarmla üçüncü taraf müdahalesini, kazma ve hırsızlık girişimlerini belirler.

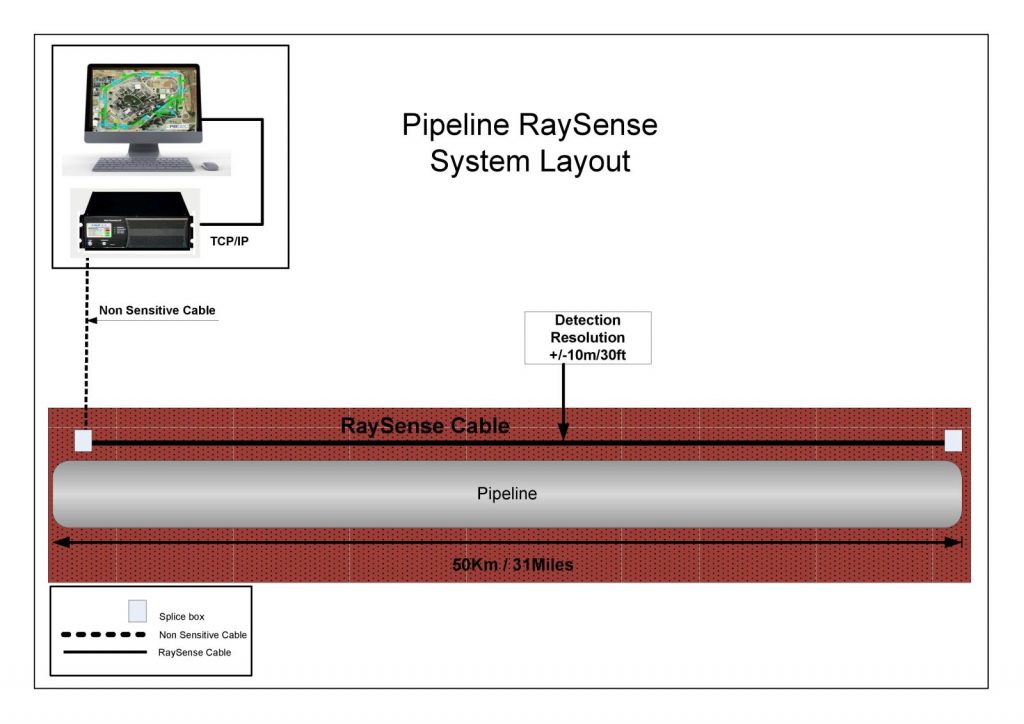

  • Yüksek Doğruluk: Geniş kapsama alanında hassas izinsiz giriş tespiti sunar ve APU başına 50 km'ye kadar ±10 m nokta atışı konumu destekler.
  • Pasif Çalışma: Saha elektroniği veya gücü yoktur, bakım ihtiyaçlarını azaltır.
  • Uzaktan İzleme: IP tabanlı kontrol, verimli uzaktan yönetim ve uyarı özellikleri için üçüncü taraf sistemlerle entegre olur.

Uzun fiber optik izleme özellikleriyle RaySense, sensörler arasında boşluk bırakmayan uzun menzilli uygulamalar için 100% kapsama alanı sağlar; kablo sensördür.



Boru hattı TPI algılama özelliği, kablonun herhangi bir fiziksel hareket olmadan manuel veya mekanik kazıyı tespit etmesini sağlayan akustiğe dayanmaktadır. Herhangi bir zemine veya toprağa gömülebilir ve hırsızlığı önlemek için kazıyı tespit edebilir.



Dağıtılmış Titreşim Sensörü (DVS) Boru Hattı ve Kablo Koruma Sistemleri, boru hattının tüm uzunluğu boyunca fiziksel aktivitenin (üçüncü taraf müdahalesi - TPI gibi) neden olduğu titreşimleri gerçek zamanlı olarak tespit etme, konumlandırma ve sınıflandırma konusundaki benzersiz yetenekleri sayesinde petrol sızıntılarının ve/veya gaz patlamalarının önlenmesinde etkilidir. Ayrıca toprak kayması veya kazı faaliyeti (ekipmanla veya elle) gibi dinamik jeolojik tehlikeleri boru hattının yakınında herhangi bir yerde ve çoğu durumda geçiş hakkı dahilindeki kazı işleminden önce erken tespit etme ve konumlandırma yeteneğine sahiptir.



RBtec RaySense Fiber Optik Çevre Çit Güvenlik Sistemi, uzun altyapı ve fiber kabloların güvenliğini sağlamak için uygun maliyetli, parazite dayanıklı bir sensördür. Hızlı kurulum için tasarlanan sistem, yanlış alarmları en aza indirirken tehditleri yüksek hassasiyetle tespit etmek için son teknoloji yapay zeka kullanır. Benzersiz tamamen fiber optik kurulumu elektronik bileşenleri ortadan kaldırarak çeşitli hava koşullarında son derece güvenilir olmasını sağlar ve minimum bakım gerektirir. Ölçeklenebilirlik için özel olarak tasarlanan bu ürün, geniş çevrelere uyum sağlayabilir ve çeşitli uygulamalar için gelişmiş çevre güvenliği sunar.

Yatırımınızın geri dönüşü.

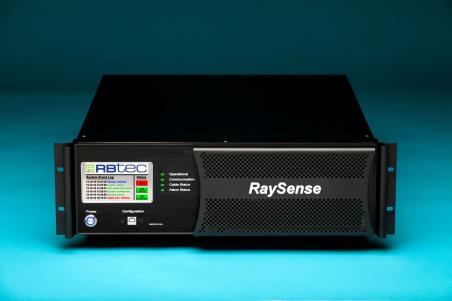

Fiber optik kablo kullanan sistem, uzun mesafeler için şu anda mevcut olan ekonomik açıdan en rekabetçi teknolojidir. Sağlam bir fiber optik algılama kablosuyla birlikte 100 km/62 Mil'e kadar kabloyu kapsamak için yalnızca tek bir alarm işleme birimi (APU) gerektiren sistem, geniş çevreler için en uygun maliyetli çözümdür.
Bazı uygulamalarda, RaySense sistemi algılama için önceden var olan iletişim kablosunu kullanabilir.

Uygulamalar:

  • İletişim kabloları
  • Ham petrol boru hatları
  • Rafine ürün hatları - benzin, yakıt, kimyasallar
  • Gaz boru hatları
  • Su boru hatları
  • Yeraltı gücü
    Veya korumaya ihtiyaç duyan herhangi bir boru hattı

Teknik özellikler

Fiber optik kablo: Tek modlu fiber optik kablo. Tek modlu fiber
Algılama Kanalları: Cihaz başına eş zamanlı, gerçek zamanlı, bağımsız izinsiz giriş tespitine yönelik iki fiber kanal.
Algılama Mesafesi: 1-100 km 1-60 mil
Algılama Teknolojisi: Tutarlı Optik Zaman Alanı Reflektometresi (COTDR).
Maksimum Lif Kaybı: 12dB
Çalışma Ömrü: > 10 yıl (çalışma ortamına ve düzenli bakıma bağlıdır).
Yapay Zeka (AI): Derin öğrenme tabanlı izinsiz giriş tespit algoritmaları hassasiyeti ve tespit olasılığını optimize eder. Yanlış alarmları önlemek için konumlar parametrelerle değiştirilebilir. Gömülü ve çit uygulamaları için farklı algoritmalar mevcuttur. Her ikisi de uygulanabilir olduğundan sistem hibrittir.
Algılama Çözünürlüğü: Algılama fiberi boyunca algılama noktaları arasında 3 m (10 ft). Bireysel olarak bildirilen bozulmalar arasında (eş zamanlı) minimum 40 m (130 ft) kablo mesafesi.
Sistem Arayüzü: Web 2.0.
Esnekliği ve Yedekliliği Kesin: Fiber optik kablo kesilmesinin 10 m (30 ft) yakınında denetleyiciden gelen izinsiz girişleri hâlâ tespit edebilirsiniz. Yedekli döngü konfigürasyonu için algılama, kablo kesiminin her iki tarafında 10 m (30 ft) dahilinde olabilir.
Sensör Bölümleri: Yazılımla yapılandırılabilir, bağımsız sensör bölümleri (algılama bölgeleri).
Sıcaklık aralığı Cihaz 0-40°C (32-104F) (AC ortamı).
Bağlantı Noktaları: TCP/IP (Ethernet), röle kapatmaları (bağlı PLC veya ADAM modülü veya alternatifleri aracılığıyla).
Girdiler ve çıktılar: 2 x FC/APC tek modlu optik konektör (arkada, algılama kabloları için) 1 x USB2 bağlantı noktası (arkada) 1 x Ethernet bağlantı noktası (10/100/1000 Mbps, arkada).
Güç kaynağı: 110 ila 240 Vac, 47 ila 63 Hz, otomatik aralık.
Güç tüketimi: 85 W tipik, 125 W maks.
Boyutlar / Raf Açıklığı / Ağırlık: 49 cm (19") x 50 cm x 8,9 cm (2U), 8 kg.
Lazer Güvenlik Sınıfı: Sınıf 1 (IEC 60825-1, 21CFR1040.10), kapatma: ön paneldeki anahtarlı anahtar.
MTBF: < 80.000 saat.
Garanti: 2 yıl, isteğe bağlı olarak yıllık garanti uzatması mevcuttur.
Düzenleyici Sertifikasyon: ISO9001 akredite tasarım ve üretim CE sertifikalıdır (Elektromanyetik uyumluluk Direktifi (EMC) 2014/30/EU (EN 55032:2015 Sınıf A, EN IEC 61000-3-2:2019+A1:2019, EN 61000-3-3:2013) +A1:2019, EN 55035:2017+A1:2020, EN 61000-4-2:2009, EN 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014+ A1:2017, EN 61000-4-6:2014, EN 61000-4-8:2010, EN 61000-4-11:2020), Alçak gerilim direktifi (LVD) (2014/35/EU), (IEC 62368 -1:2018, EN IEC 62368-1:2020 + A11:2020).



Teknik özellikler

Fiber optik kablo: Tek modlu fiber optik kablo. Tek modlu fiber
Algılama Kanalları: Cihaz başına eş zamanlı, gerçek zamanlı, bağımsız izinsiz giriş tespitine yönelik iki fiber kanal.
Algılama Mesafesi: 1-100 km 1-60 mil
Algılama Teknolojisi: Tutarlı Optik Zaman Alanı Reflektometresi (COTDR).
Maksimum Lif Kaybı: 12dB
Çalışma Ömrü: > 10 yıl (çalışma ortamına ve düzenli bakıma bağlıdır).
Yapay Zeka (AI): Derin öğrenme tabanlı izinsiz giriş tespit algoritmaları hassasiyeti ve tespit olasılığını optimize eder. Yanlış alarmları önlemek için konumlar parametrelerle değiştirilebilir. Gömülü ve çit uygulamaları için farklı algoritmalar mevcuttur. Her ikisi de uygulanabilir olduğundan sistem hibrittir.
Algılama Çözünürlüğü: Algılama fiberi boyunca algılama noktaları arasında 3 m (10 ft). Bireysel olarak bildirilen bozulmalar arasında (eş zamanlı) minimum 40 m (130 ft) kablo mesafesi.
Sistem Arayüzü: Web 2.0.
Esnekliği ve Yedekliliği Kesin: Fiber optik kablo kesilmesinin 10 m (30 ft) yakınında denetleyiciden gelen izinsiz girişleri hâlâ tespit edebilirsiniz. Yedekli döngü konfigürasyonu için algılama, kablo kesiminin her iki tarafında 10 m (30 ft) dahilinde olabilir.
Sensör Bölümleri: Yazılımla yapılandırılabilir, bağımsız sensör bölümleri (algılama bölgeleri).
Sıcaklık aralığı Cihaz 0-40°C (32-104F) (AC ortamı).
Bağlantı Noktaları: TCP/IP (Ethernet), röle kapatmaları (bağlı PLC veya ADAM modülü veya alternatifleri aracılığıyla).
Girdiler ve çıktılar: 2 x FC/APC tek modlu optik konektör (arkada, algılama kabloları için) 1 x USB2 bağlantı noktası (arkada) 1 x Ethernet bağlantı noktası (10/100/1000 Mbps, arkada).
Güç kaynağı: 110 ila 240 Vac, 47 ila 63 Hz, otomatik aralık.
Güç tüketimi: 85 W tipik, 125 W maks.
Boyutlar / Raf Açıklığı / Ağırlık: 49 cm (19") x 50 cm x 8,9 cm (2U), 8 kg.
Lazer Güvenlik Sınıfı: Sınıf 1 (IEC 60825-1, 21CFR1040.10), kapatma: ön paneldeki anahtarlı anahtar.
MTBF: < 80.000 saat.
Garanti: 2 yıl, isteğe bağlı olarak yıllık garanti uzatması mevcuttur.
Düzenleyici Sertifikasyon: ISO9001 akredite tasarım ve üretim CE sertifikalıdır (Elektromanyetik uyumluluk Direktifi (EMC) 2014/30/EU (EN 55032:2015 Sınıf A, EN IEC 61000-3-2:2019+A1:2019, EN 61000-3-3:2013) +A1:2019, EN 55035:2017+A1:2020, EN 61000-4-2:2009, EN 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014+ A1:2017, EN 61000-4-6:2014, EN 61000-4-8:2010, EN 61000-4-11:2020), Alçak gerilim direktifi (LVD) (2014/35/EU), (IEC 62368 -1:2018, EN IEC 62368-1:2020 + A11:2020).
