Una agencia nacional de seguridad fronteriza instaló en sectores fronterizos remotos el sistema de detección RaySense de fibra óptica enterrada: decenas de kilómetros por sector en una sola unidad, totalmente oculta bajo tierra, que clasifica el tráfico peatonal, los vehículos y las excavaciones cerca de la línea fronteriza, y envía alarmas localizadas al centro de mando de la agencia. Contratistas civiles llevaron a cabo los trabajos de instalación subterránea bajo la supervisión de diseño y puesta en marcha de RBtec. La identidad del cliente no se divulga a petición de este.
¿Qué tipo de sitio se estaba protegiendo?

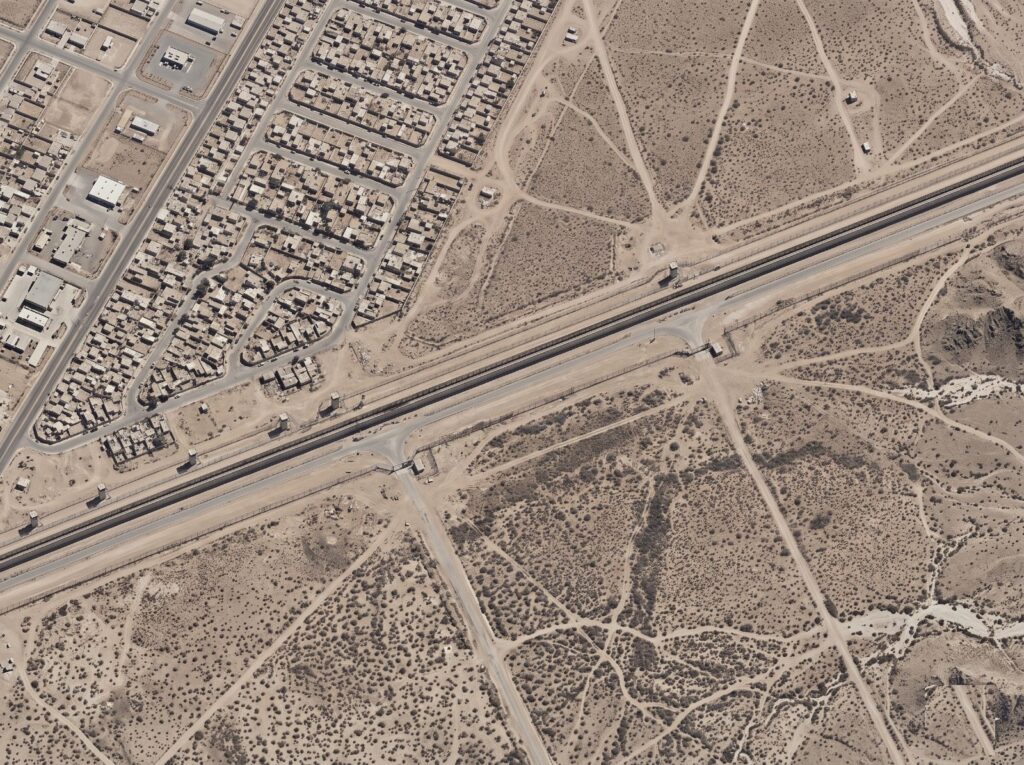

El cliente es una agencia nacional de seguridad fronteriza responsable de monitorear miles de millas de terreno remoto y mayormente deshabitado. Los sectores en cuestión no tienen edificios, ni distribución de energía y, a menudo, ningún camino paralelo: colinas, vegetación espesa y valles profundos, cruzados por personas y vehículos que no quieren ser vistos.
En un terreno como este, una cerca física es un instrumento burdo. Es costosa de construir y mantener a lo largo de grandes distancias, puede ser escalada o cortada en minutos, y le indica a todos exactamente dónde están el límite y sus defensas.
¿Cuál era el problema con la vigilancia convencional?
Las tecnologías que se suelen ofrecer para las fronteras, el radar terrestre y las cámaras de largo alcance, comparten una dependencia: la línea de visión. Un radar no puede ver detrás de una colina. Una cámara no puede ver a través de la vegetación ni en el fondo de un valle. En terrenos ondulados o accidentados, los mapas de cobertura de los sistemas de línea de visión son archipiélagos de puntos ciegos, y las personas con experiencia en cruzar la frontera aprenden dónde están esos puntos ciegos.
La infraestructura es la otra mitad del problema. Cada torre de radares o cámaras necesita energía, comunicaciones y un camino de acceso para el mantenimiento, nada de lo cual existe en estos sectores. Construir esa infraestructura a lo largo de decenas de kilómetros de terreno remoto cuesta más que los sensores que transporta, y cada torre es en sí misma un marcador visible de dónde comienza y termina la cobertura.
La agencia necesitaba un sensor lineal que siguiera el contorno natural del terreno sin depender de la línea de visión, con un cable pasivo y sin electrónica energizada distribuida a lo largo de la ruta, además de una instalación enterrada difícil de identificar desde la superficie.
¿Qué se instaló?
La agencia desplegó Detección por fibra óptica enterrada RaySense. Un cable de fibra óptica se instala en una zanja en el suelo a lo largo de la línea que se debe proteger y se convierte en el sensor en toda su longitud: la unidad RaySense lee la vibración transmitida por el suelo que llega al cable y clasifica qué la está causando.
El sistema está diseñado para distinguir las firmas que importan en una frontera: pisadas, vehículos en movimiento y excavaciones cerca de la línea, siendo esta última importante donde los túneles y los cruces poco profundos bajo la línea son una táctica conocida. Cuando la unidad activa una alarma, ubica el evento en la línea con una precisión de metros.
Cada sector funciona con una sola unidad RaySense que cubre decenas de kilómetros, con una plataforma clasificada para hasta 50 km en una dirección y 100 km en total por unidad. El cable en sí es de vidrio pasivo: sin energía, sin electrónica y sin puntos de mantenimiento en ningún lugar del campo.
¿Por qué es importante que el sistema esté enterrado?
Porque después de rellenar no hay nada que ver. El sensor 100% es oculto: sin postes, sin herrajes, sin obstrucciones en la línea de visión, nada que un intruso que se acerque pueda detectar, mapear o utilizar para planificar su estrategia. Una cerca marca el límite e invita a tomar contramedidas; una línea enterrada simplemente escucha.
Encubierto también significa protegido. No hay nada sobre la tierra que cortar, robar, disparar o desgastar por el clima, lo cual importa en sectores donde el equipo de mantenimiento más cercano está a horas de distancia.
¿Cómo se desplegó el sistema?
Los contratistas de obras civiles llevaron a cabo la excavación de zanjas y el soterramiento, sector por sector, mientras que RBtec supervisó el diseño del trazado, la profundidad de soterramiento y la puesta en servicio. Cada sector lleva varias semanas: el cable se entierra a lo largo de la línea planeada, se rellena la zanja, se empalma hasta la estación del sector y, luego, se recorre a pie y en vehículo en pruebas controladas mientras se ajusta el clasificador al suelo de ese sector.
El terreno importa para un sensor enterrado: el tipo de suelo y la humedad afectan cómo se propaga la vibración, razón por la cual la puesta en marcha se realiza con el terreno real de cada sector en lugar de a partir de una plantilla estándar.
¿A qué se conecta el sistema?
Las alarmas localizadas alimentan el centro de comando de la agencia, junto con los sistemas que sus operadores ya utilizan. Una alarma llega como un evento con una posición en la línea, que es lo que un despachador realmente necesita: las patrullas se envían a un punto, no a un sector.
Nada en el centro de comando fue reemplazado. La unidad RaySense en cada estación de sector transmite sus eventos a través de interfaces estándar, por lo que el despliegue añadió una capa de detección al panorama operativo existente de la agencia en lugar de otra pantalla que vigilar.
¿Qué cambió después de la instalación?
El objetivo del diseño es que cualquier intento de cruce en un sector instrumentado —ya sea a pie, en vehículo o excavando— active una alarma localizada en el centro de comando mientras se está llevando a cabo, incluso en terrenos que no estén cubiertos por cámaras ni radares. RBtec no ha publicado cifras de detecciones o interceptaciones antes y después de la intervención para esta agencia.
Una línea enterrada cambia la psicología de una frontera. Una cerca anuncia dónde está la detección e invita a planificar. La fibra enterrada no le da al intruso nada contra qué planificar: la primera señal de que un sector está instrumentado es una patrulla que llega a su posición.
Equipo de ingeniería de RBtec
¿Qué se desplegó?
| Sistema | Detección de intrusiones por fibra óptica enterrada RaySense |
|---|---|
| Cliente | Agencia nacional de seguridad fronteriza |
| Modelo de cobertura | Una unidad RaySense por sector, decenas de kilómetros cada una |
| Rango de unidades | Hasta 50 km en una dirección, 100 km en total por unidad |
| Detecta | Tránsito de peatones, vehículos y excavaciones cerca de la línea |
| Ubicación | Sitúa un evento en la línea con precisión de metros |
| Visibilidad | Cable enterrado, sin postes ni equipos visibles distribuidos a lo largo de la ruta |
| Electrónica de campo | Ninguno, solo cable óptico pasivo |
| Integración | Localizar las alarmas en el centro de comando de la agencia |
| Instalación | Contratista de obras civiles con diseño y puesta en marcha RBtec, semanas por sector |
