FiberPDS — canalizzazione allarmata in fibra ottica e sistema di distribuzione protetta (PDS)

FiberPDS può fornire il monitoraggio continuo delle manomissioni, la supervisione dei guasti e le informazioni di allarme necessarie nell’ambito di un progetto di PDS a portante allarmata ai sensi della CNSSI n. 7003. Il prodotto è solo uno dei componenti della soluzione. L’intero percorso, la costruzione della portante, le condizioni di accesso, la segnalazione degli allarmi, i tempi di risposta, il piano delle prove, le procedure operative e la documentazione devono essere esaminati e approvati dall’Authorizing Official responsabile e dall’autorità di sicurezza competente.

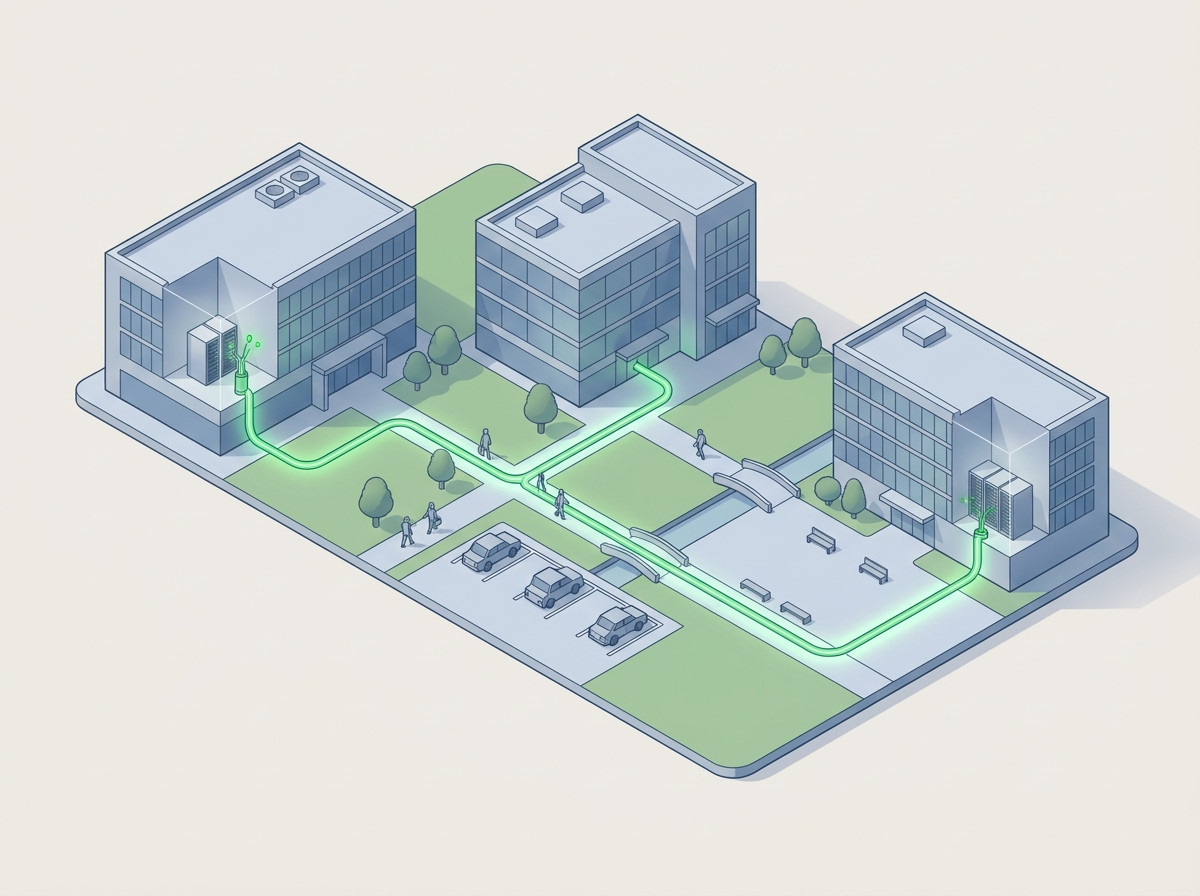

Le applicazioni tipiche comprendono dorsali di campus, lunghe tratte di operatore, collegamenti approvati tra edifici, interconnessioni di data center e infrastrutture di comunicazione che attraversano aree con classificazione o controllo inferiori. La CNSSI n. 7003 non consente un PDS non cifrato attraverso un’Area ad Accesso Non Controllato, perciò è richiesta cifratura approvata ovunque si presenti tale condizione.

ShortPDS usa cavo sensore in rame per tratte punto-punto brevi e può monitorare fino a quattro zone indipendenti da 1.000 ft (300 m) con un solo processore. FiberPDS è pensato per percorsi misurati in chilometri o miglia e fornisce la localizzazione distribuita dell’evento lungo la fibra. Molti progetti usano entrambe le tecnologie in parti diverse di un progetto complessivo approvato.

Quando FiberPDS utilizza una fibra sensore dedicata o una fibra spenta di riserva, il suo segnale ottico resta separato dalle fibre che trasportano traffico. Non si collega al flusso dati protetto né lo altera. La fibra sensore e l’intera architettura del PDS vanno comunque incluse nella revisione tecnica e nella documentazione di approvazione del progetto.

Sì. Quando il cavo è posato e accoppiato correttamente, il sistema può rilevare e classificare le vibrazioni associate a escavazioni o scavi vicino ai tratti interrati. La distanza di rilevamento e le prestazioni di classificazione variano in base a terreno, profondità di posa, costruzione del cavo, macchinari, attività di fondo e configurazione del sistema. Sono necessarie prove specifiche sul sito per definire i criteri di accettazione.

Vidalert mostra il tipo di evento, la distanza misurata sulla fibra e la posizione mappata lungo il percorso. L’integrazione di rete può trasmettere dati dettagliati di evento e posizione a piattaforme di sicurezza compatibili. Anche le uscite a contatto pulito possono segnalare allarmi a una centrale standard, ma un relè rappresenta di norma una zona configurata e da solo non trasporta informazioni precise di distanza o coordinate. Il metodo di integrazione richiesto va definito in fase di progetto.

Indica lunghezza e topologia del percorso, punti di origine e destinazione, tipo di portante, disponibilità di cavo esistente e fibra spenta, dettagli di giunzioni e connettori, risultati OTDR, tratti interrati e aerei, spire di servizio, sede del monitoraggio allarmi e integrazioni con terze parti richieste. RBtec potrà così sviluppare l’architettura di sensing, il piano di mappatura e la distinta base.
