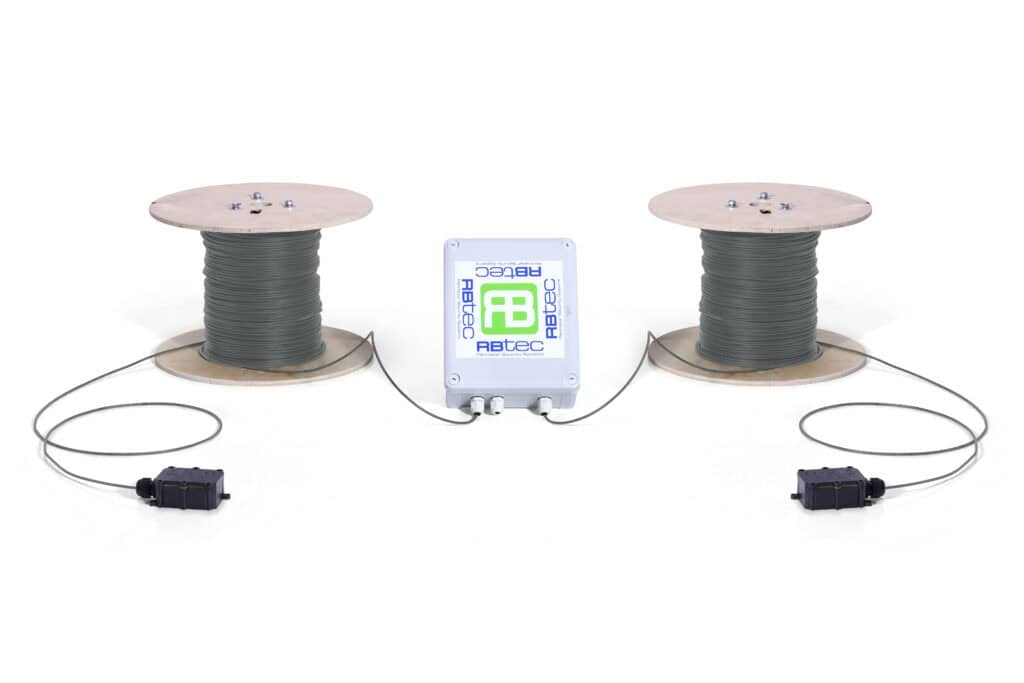

Système de détection de sur bardage et mur WallAlert

Les détecteurs de choc classiques sont des dispositifs ponctuels conçus pour protéger une seule fenêtre, porte ou petit panneau. Ils sont plus sensibles près du point de fixation, la sensibilité chute à mesure que l’impact s’éloigne et les possibilités de réglage sont limitées. Couvrir ainsi un mur entier peut exiger des dizaines de capteurs individuels, chacun avec son propre câblage et ses propres angles morts, et la centrale reste incapable d’indiquer à quel endroit du mur l’attaque se produit.

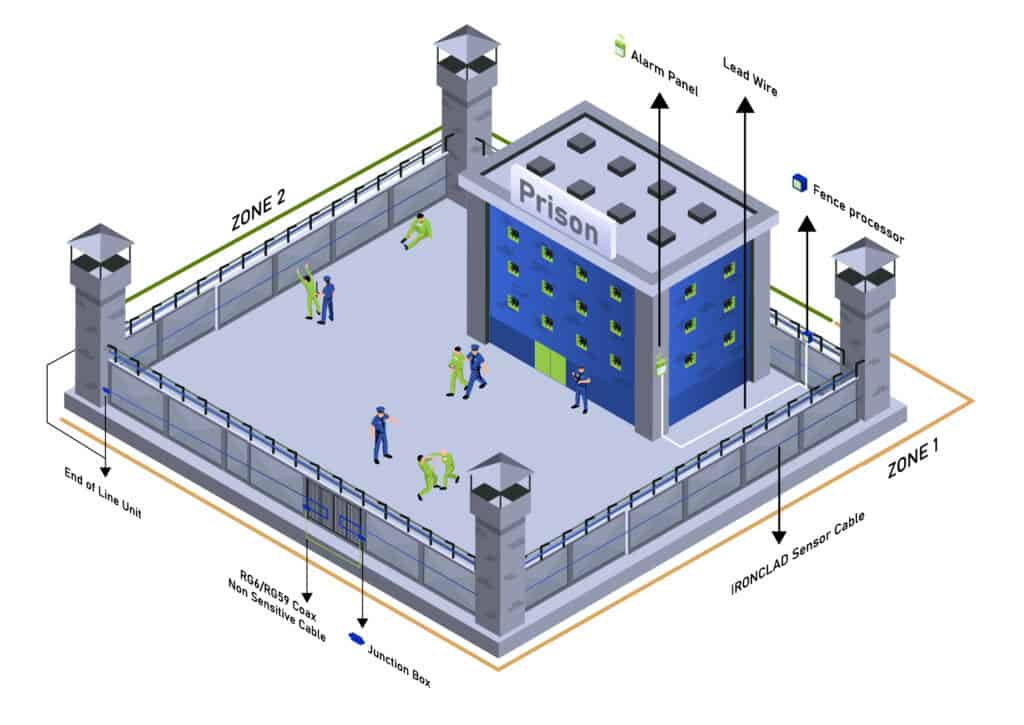

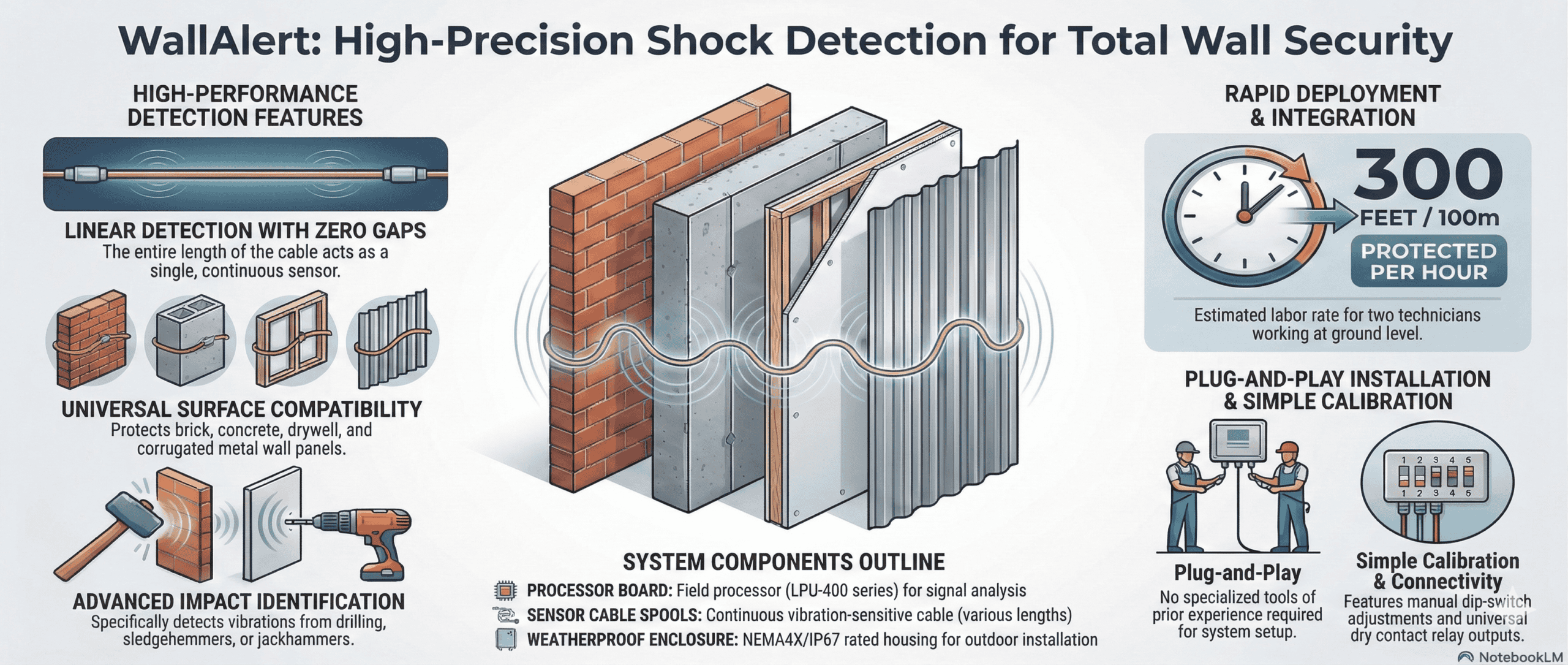

WallAlert utilise un câble capteur continu sensible aux vibrations au lieu de points discrets. Le câble parcourt toute la surface : la détection est donc homogène sur l’ensemble de la zone protégée plutôt que concentrée autour de dispositifs isolés. Le processeur analyse la signature vibratoire pour reconnaître une activité d’effraction telle que perçage, découpe et martelage, offre 20 niveaux de sensibilité intégrés et jusqu’à 500 via le logiciel de configuration par zone, et remonte les alarmes par zone. Un seul passage de câble remplace un vaste réseau de capteurs ponctuels et leur câblage.

Le processeur évalue les caractéristiques vibratoires propres à une activité d’effraction plutôt que d’alarmer à la moindre vibration. La pose correcte du câble, la fixation solide du conduit, des longueurs de zone adaptées et les essais sur site restent néanmoins essentiels. Si des machines récurrentes du bâtiment, des éléments de construction mal fixés ou une autre source locale génèrent des alarmes indésirables, l’installateur peut ajuster la sensibilité, améliorer la pose ou isoler la partie concernée dans une autre zone.

Le câble est fourni en longueurs standard et peut être adapté ou réparé à l’aide des composants et procédures de terminaison, de rallonge et d’épissure approuvés par RBtec. Des épissures non approuvées peuvent réduire la fiabilité ou perturber la surveillance de ligne. La longueur maximale de câble autorisée par zone reste applicable après toute rallonge ou réparation.

Chaque zone fournit des sorties à contact sec distinctes pour l’intrusion et la surveillance de ligne, avec des contacts normalement ouverts et normalement fermés calibrés à 1 A sous 12 Vcc. Ces sorties se raccordent à une centrale d’alarme intrusion standard ou à un système VMS, DVR, NVR, de contrôle d’accès ou SCADA disposant d’entrées d’alarme compatibles. Les exigences d’intégration doivent être vérifiées pour la plateforme tierce concernée.

Le processeur fonctionne de 12 à 24 Vcc et consomme environ 40 mA sous 12 Vcc. Si un fonctionnement continu est requis en cas de coupure du réseau, le système doit être raccordé à une alimentation de secours correctement dimensionnée et supervisée ou à la batterie de la centrale d’alarme.

Le coffret standard du processeur est classé NEMA 4X et IP66. La plage de fonctionnement indiquée pour le processeur est de -40 °C à 80 °C (-40 °F à 176 °F), avec une humidité relative jusqu’à 98 % sans condensation. Les conduits, raccords, entrées de câble, fixations et terminaisons extérieurs doivent également être choisis et posés en fonction des conditions environnementales du site.

Envoyez à RBtec un plan, une élévation ou un schéma annoté indiquant les surfaces à protéger, leur constitution et leurs dimensions, ainsi que l’emplacement souhaité du processeur. RBtec peut recommander le découpage en zones, les longueurs de câble, les accessoires et les références du projet.
